搪玻璃反應罐之框式搪玻璃攪拌器標準
來源:未知??日期:2016-05-31
搪玻璃反應罐之框式搪玻璃攪拌器標準，本標準規定了搪玻璃攪拌容器用搪玻璃框式攪拌器的型式、基本參數、主要尺寸及技術要求。
搪玻璃反應罐之框式搪玻璃攪拌器標準適用于公稱壓力小于或等于1.0MPa，公稱容積50L~5000L，設計溫度高于-20℃~200℃，攪拌器公稱轉速50r/min~80r/min的搪玻璃開式攪拌容器用搪玻璃框式攪拌器。
搪玻璃反應罐之框式搪玻璃攪拌器標準引用的文件有“HG/T 2052 搪玻璃設備 轉動裝置”、“HG 2432 搪玻璃設備技術條件”、“HG/T 2637 搪玻璃件集合尺寸檢測方法”。
搪玻璃框式攪拌器型式、基本參數及主要尺寸

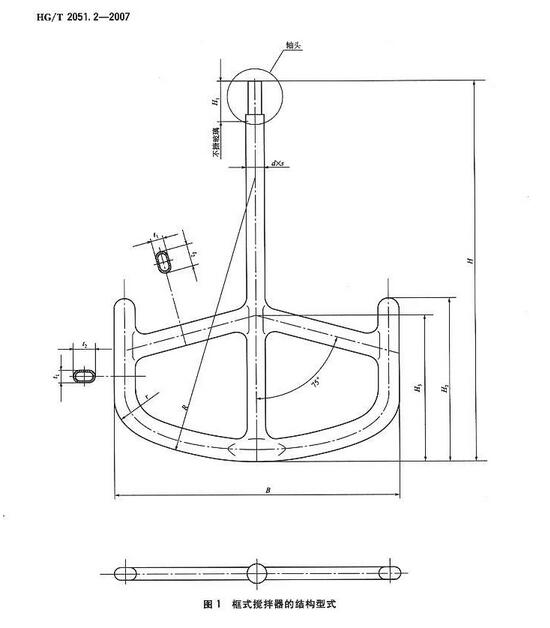

1、搪玻璃框式攪拌器的型式、基本參數及主要尺寸見圖1、表1.
2、框式攪拌器軸頭分A型、B型及C型三種型式。
A型軸頭與HG/T 2052中W機型相配。
B型軸頭與HG/T 2052中DZ、SZ機型相配。
C型軸頭與HG/T 2052中DZ、SZ機型相配。
3、框式攪拌器軸頭聯接型式及尺寸

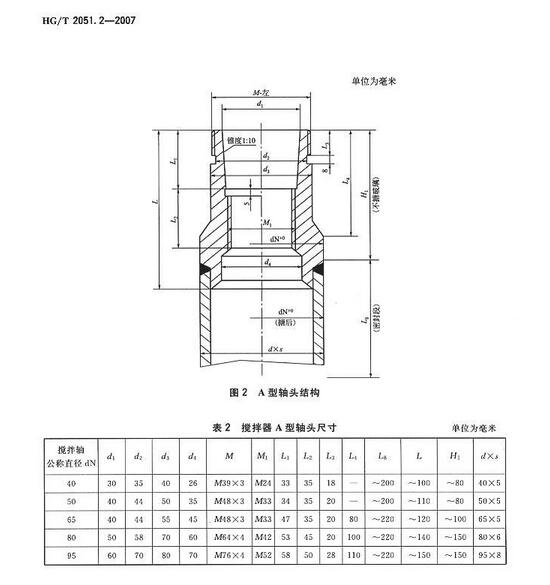

A）A型軸頭件圖2、表2.

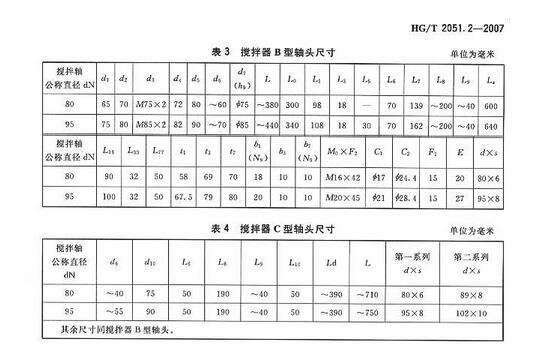

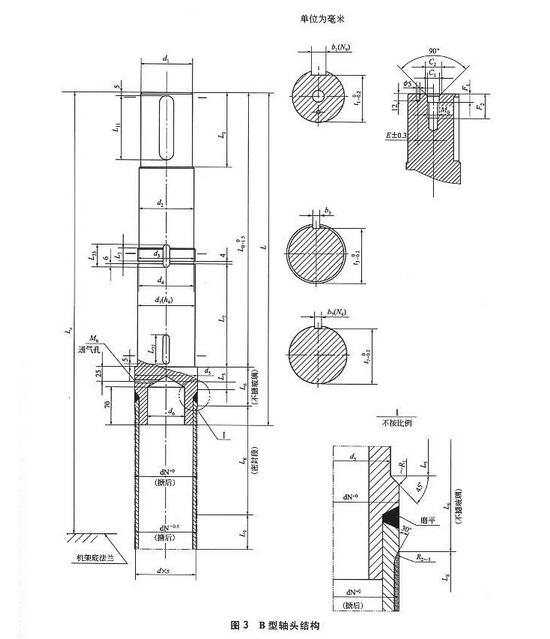

B）B型軸頭見圖3、表3.
C）C型軸頭見圖4、表4.
4、A型軸頭適用于50L~4000L搪玻璃開式攪拌容器。B、C型軸頭適用于1000L~5000L搪玻璃開式攪拌容器。攪拌器錨翼端部線速度超過5m/s時，應優先選用B型或者C型軸頭。
標記
搪玻璃框式攪拌器標記按如下規定：
攪拌器①②③-④⑤
①——框式攪拌器代號（K）；
②——軸頭型式（A、B、C）；
③——攪拌軸公稱直徑（DN）；
④——攪拌器長度（H）；
⑤——標準號。
標記示例：
搪玻璃框式攪拌器，軸頭型式為A型，直徑DN為40mm，長度H為960mm，其標記為：攪拌器KA40—960 HG/T 2051.2-2007
技術要求
1、搪玻璃攪拌器用搪玻璃釉和鋼材應符合HG 2432要求。
2、搪玻璃攪拌器的制造、檢驗與驗收按HG 2432和施工圖紙的要求進行。
3、搪玻璃攪拌器軸頭密封段必須在搪玻璃后精加工。
4、搪玻璃攪拌器的幾何公差按HG/T 2637進行檢查。
4、攪拌器焊縫部位不得有明顯的凹凸不平。
5、攪拌器毛衣不得有明顯的成形痕跡。
6、搪玻璃攪拌器軸頭應驚醒防銹處理。
運輸、存儲和貯存
